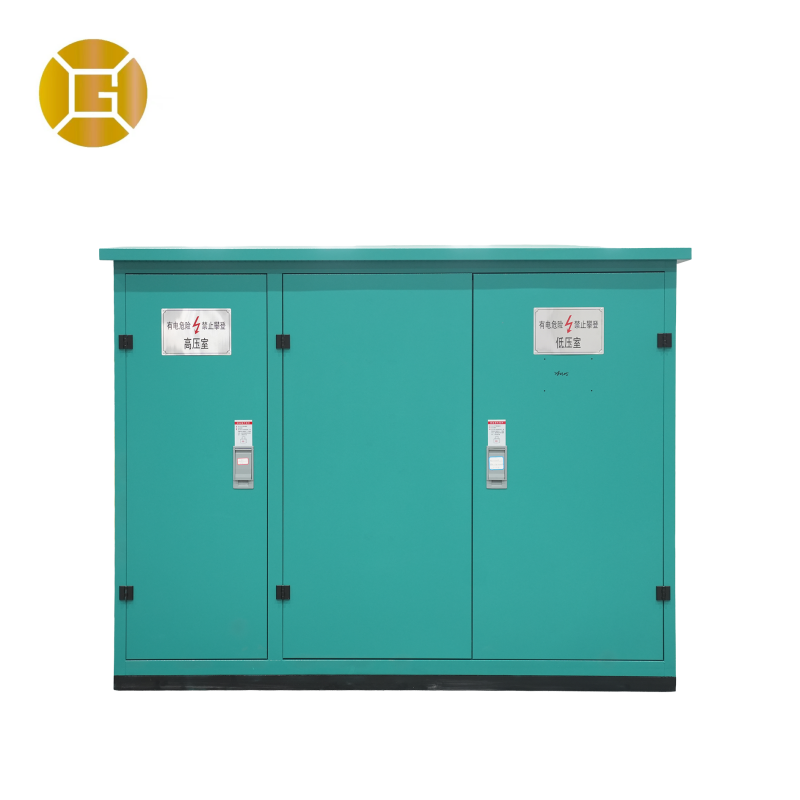

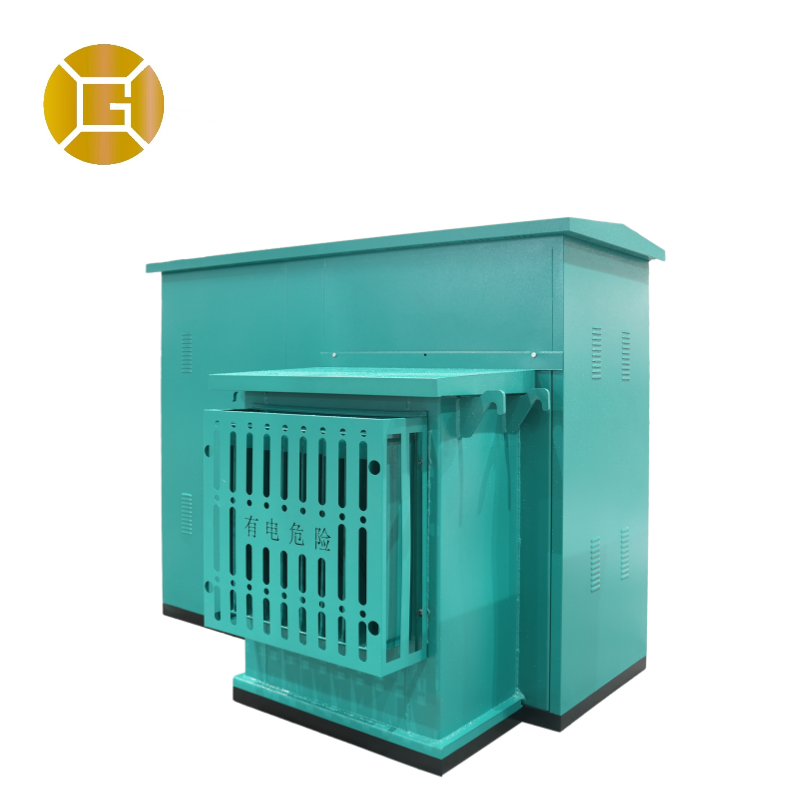

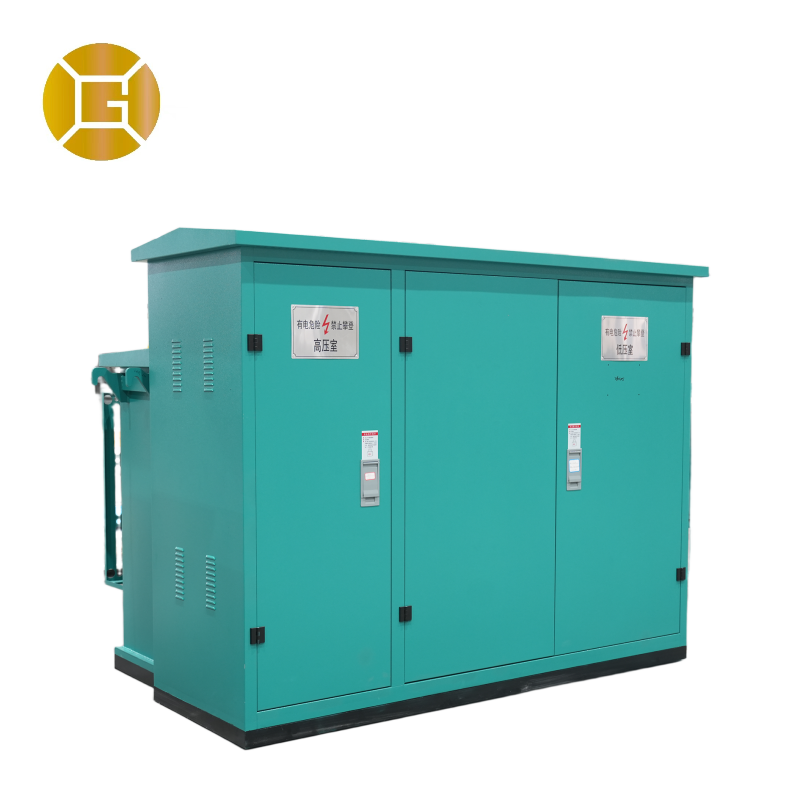

Китайская мобильная подстанция американского типа, наружная комбинированная подстанция, компактная трансформаторная подстанция на площадке.

Серия ZGS

Обзор продукта
Данное изделие специально разработано для кольцевых сетей 7,2/12 кВ, систем двойного электропитания и систем питания терминалов, объединяя функции распределения высоковольтного электропитания, учета, компенсации и защиты. Высоковольтная сторона оснащена многопозиционными выключателями нагрузки и предохранителями, а низковольтная сторона может быть оборудована модулями распределения электроэнергии по индивидуальному заказу, такими как устройства управления, компенсация реактивной мощности и учет энергии, в зависимости от потребностей. Оборудование поддерживает внутреннюю и наружную установку и широко используется в промышленных парках, торговых центрах, высотных зданиях и других подобных местах.

Связаться с нами

подробная информация о товаре

Определение модели

Функции

● Компактная конструкция: объем составляет всего около 1/3 от объема подстанций европейского типа аналогичной мощности.

● Полностью герметичный и утепленный: исключает необходимость в зазорах для утеплителя, обеспечивая личную безопасность.

● Гибкое применение: подходит как для кольцевых магистралей, так и для терминальных систем, легко перенастраивается, повышая надежность электроснабжения.

● Кабельный соединитель с несущей нагрузкой: Номинальный ток нагрузки может достигать 200 А. Он может работать не только при нормальной нагрузке, но и выступать в качестве выключателя нагрузки в аварийных ситуациях, обладая надежной функцией разъединителя.

● В нем используется конструкция с соединением треугольник/звезда + колонна, которая отличается превосходным качеством напряжения, отсутствием смещения нейтральной точки, низким повышением температуры корпуса, низким уровнем шума и надежной молниезащитой.

Условия эксплуатации

● Высота над уровнем моря: ≤1000 м (для больших высот требуется специальная конструкция)

● Давление ветра: ≤10 Па (эквивалентно 35 м/с)

● Влажность: среднесуточная ≤95%, среднемесячная ≤90%.

● Температура: от -25°C до +40°C

● Виброустойчивость: горизонтальное ускорение 0,4 м/с²; вертикальное ускорение 0,15 м/с²

● Интенсивность сейсмической активности: 8 градусов

● Угол наклона при установке: ≤3°

● Экологические требования: Отсутствие коррозионных/воспламеняющихся газов, загрязнения водяным паром; отсутствие сильной вибрации на месте установки.

Технические характеристики

Нет.	Предметы	Единица	Данные
1	Номинальное напряжение	кВ	10/0.4 (ВН/НН)
2	Максимальное рабочее напряжение	кВ	12 (ВН)
3	Номинальная частота	Гц	50
4	Номинальная грузоподъемность	кВА	50-1600
5	1 мин. выдерживаемое напряжение промышленной частоты	кВ	35
6	Выдерживаемое напряжение при импульсном воздействии молнии	кВ	50
7	Метод охлаждения		МОЛОДОСТЬ
8	ток отключения резервного предохранителя высокого напряжения	кА	50
9	Ток срабатывания предохранителя	кА	25
10	Температура окружающей среды	℃	-35~+40
11	Допустимое повышение температуры катушки	℃	65
12	Регулирование напряжения холостого хода		±5% или ±2×2,5%
13	Уровень шума	дБ	50
14	Уровень защиты		IP43
